2 dans 1 chargeur de magasin de SMT 530*460mm, utilisation industrielle de chargeur de vide de carte PCB

Chargeur de PCB automatique sous vide et chargeur SMT - Chargeur de PCB 2 en 1, PCB 50*80-530*460mm |Équipement de manutention de panneaux INFITEK

Le chargeur de circuits imprimés à double usage INFITEK VL-XL-TN est un équipement de manutention de cartes utilisé dans la chaîne de production SMT.Cette machine de chargement de PCB 2 en 1 peut être utilisée comme chargeur de type vide pour PCB nu et chargeur de chargeur pour PCB double face.Ce système de convoyeur SMT est spécialement conçu pour les lignes de production SMT qui produisent des PCB montés double face.INFITEK VL-XL-TN SMT Automatic Vacuum and Magazine PCB Loader est le modèle conçu pour les PCB de type XL et a une largeur réglable qui peut charger des PCB avec des tailles de 50*80mm à 530*460mm max.

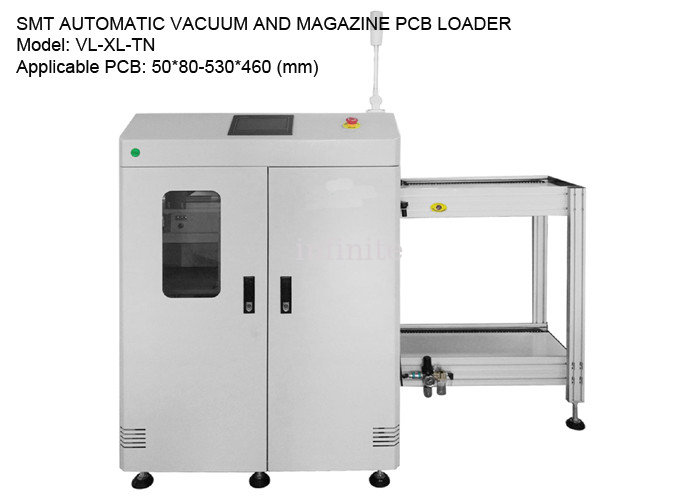

CHARGEUR AUTOMATIQUE SMT POUR VIDE ET MAGAZINE PCB
Modèle : VL-XL-TN
Tailles de PCB applicables : 50*80-530*460 (mm)
Taille du magasin PCB: 535*530*563 (mm)
Dimensions de la machine : 2450*1250*1250 (mm)
Poids de l'appareil : env.320 kg.

Traits:

• Utilise des pièces spéciales en alliage d'aluminium, comprend plus clairement l'état de fonctionnement du MAGAZINE
• La conception stable de la structure de la plate-forme de levage en fonte intégrale a amélioré la stabilité de l'équipement
• Circuit électrique multifonctionnel et conception de programme, performances stables, assurent la fluidité de la carte PCB de la plaque d'alimentation
• La partie supérieure du bac dispose de 4 types de sélection PITCH, qui peuvent définir la distance de pas du PCB de la plaque d'alimentation
• L'indicateur de travail tricolore à LED est contrôlé par une interface homme-machine couleur de 7 pouces
• Équipé d'un mécanisme de positionnement universel est adopté pour le positionnement de la buse d'aspiration, et les bits d'absorption peuvent être ajustés en fonction des caractéristiques de la carte PCB
• La partie carte du circuit imprimé sur la plaque d'aspiration a pour fonction de soulever et de dé-soulever.
• La boîte à matériel est transmise par la bande plastique de la plaque plate
• Contrôle de la vitesse de la plaque de poussée réglable
• Le positionnement en trois points et le serrage pneumatique supérieur et inférieur garantissent la précision de l'emplacement de la boîte
• Le système de protection de la plaque de poussée garantit que la carte PCB ne sera pas endommagée et que la perte de processus sera réduite
• L'interface de communication SMEMA standard peut être connectée à d'autres dispositifs d'automatisation



Schéma de fonctionnement
