Détails sur le produit:
|
| Application: | Type chargeur de magazine de SMT pour la XL-taille PCBs | La description: | Type chargeur de magazine de chargeur de carte PCB de type XL |
|---|---|---|---|
| Marque: | INFITEK | Modèle: | LD-XL-TN |
| Taille du circuit imprimé: | 50*80-530*460 millimètre | Fonctionnalités: | Facile à utiliser, durable, et avec la durée de longue durée |
| garantie: | garantie d'une année | Fiabilité: | conception à usage industriel |
| Emballage: | Boite en bois | ||
| Surligner: | Chargeur de magazines SMT automatique,chargeur de magazines XL SMT,chargeur de magazines PCB |
||

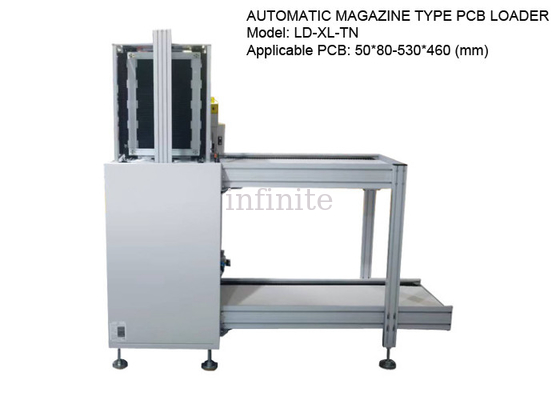

Chargeur automatique de PCB de type magazine pour PCB de taille XL - Tailles de PCB 50*80-530*460mm |Équipement de manutention de panneaux INFITEK
Le chargeur automatique de PCB de magasin INFITEK LD-XL-TN est conçu pour transférer les PCB vers leur prochain processus après avoir été empilés dans des magasins de PCB.Ce processus de manipulation de cartes convient aux lignes de production SMT qui produisent des PCB double face.Le modèle LD-XL-TN est conçu pour être utilisé avec des PCB jusqu'à la taille XL.La largeur de rail réglable de cet équipement de manutention de cartes peut accueillir des PCB dont la taille varie du plus petit PCB dimensionnant 50*80mm à 530*460mm max.
Chargeur de magazines SMT PCB
Modèle:LD-XL-TN
Tailles de PCB applicables :50*80-530*460(mm)
Taille du magasin PCB :535*530*563(mm)
Dimensions de l'appareil :1800*980*1250(mm)
Poids de la machine:300kg.
Traits:
| PARAMÈTRES TECHNIQUES | |
| La description | Cette unité est utilisée pour le chargement et le chargement de PCB à l'aide d'un PCB Magazine |
| N° de magazine | Chargeur : supérieur 1, inférieur 2 / Déchargeur : supérieur 1, inférieur 1 |
| PCB d'alimentation de temps | Secondes 6 env.ou précisez |
| Pas d'indexation du temps de remplacement du magasin | 10.20.30.40mm ou spécifier |
| Source de courant | AC1P110V/220V |
| Du pouvoir | Max300VA |
| Pression de l'air | 4-6 bars, 10 litres/min max |
| Hauteur de transport | 900±20mm (ou personnalisé) |
| Sens de transport | De gauche à droite ou de droite à gauche |
Schéma de fonctionnement :
