Machine automatique de chargeur de SMT 530*390mm 2 dans 1 chargeur de carte PCB

Chargeur de PCB automatique sous vide et chargeur SMT - Chargeur de PCB 2 en 1, PCB 50*80-530*390mm |Équipement de manutention de panneaux INFITEK

Le chargeur automatique de PCB sous vide et de magasin INFITEK VL-LL-TN SMT est un équipement de manutention de cartes à double usage adapté aux lignes de production SMT qui utilisent des PCB double face.Ce chargeur de PCB peut être utilisé comme chargeur sous vide pour PCB nu.Et s'il est nécessaire de charger un PCB qui a déjà un montage sur le dessus, le Magazine Loader peut être utilisé.INFITEK VL-LL-TN SMT La machine de chargement automatique de circuits imprimés sous vide et de magasin SMT est conçue pour les circuits imprimés de type LL.Il peut être utilisé sur des PCB avec des tailles de 50*80-530*390mm.

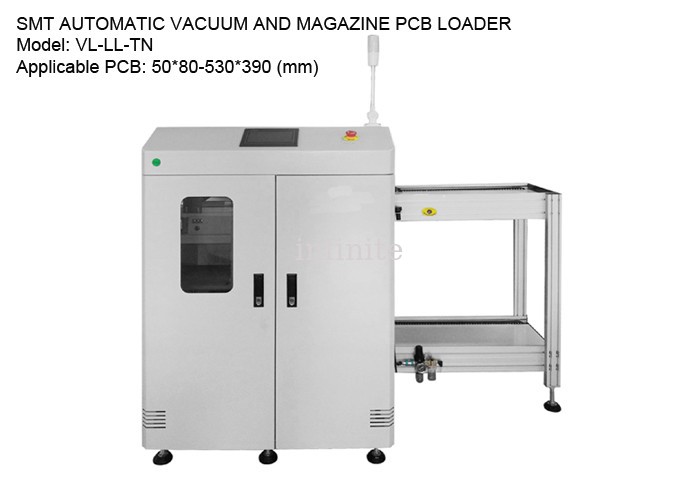

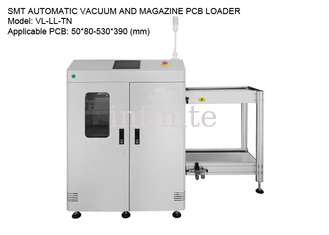

CHARGEUR AUTOMATIQUE SMT POUR VIDE ET MAGAZINE PCB
Modèle : VL-LL-TN
Tailles de PCB applicables : 50*80-530*390 (mm)
Taille du magasin PCB: 535*460*563 (mm)
Dimensions de la machine : 2450*1110*1250 (mm)
Poids de l'appareil : env.280 kg.

Traits:

• Utilise des pièces spéciales en alliage d'aluminium, comprend plus clairement l'état de fonctionnement du MAGAZINE
• La conception stable de la structure de la plate-forme de levage en fonte intégrale a amélioré la stabilité de l'équipement
• Circuit électrique multifonctionnel et conception de programme, performances stables, assurent la fluidité de la carte PCB de la plaque d'alimentation
• La partie supérieure du bac dispose de 4 types de sélection PITCH, qui peuvent définir la distance de pas du PCB de la plaque d'alimentation
• L'indicateur de travail tricolore à LED est contrôlé par une interface homme-machine couleur de 7 pouces
• Équipé d'un mécanisme de positionnement universel est adopté pour le positionnement de la buse d'aspiration, et les bits d'absorption peuvent être ajustés en fonction des caractéristiques de la carte PCB
• La partie carte du circuit imprimé sur la plaque d'aspiration a pour fonction de soulever et de dé-soulever.
• La boîte à matériel est transmise par la bande plastique de la plaque plate
• Contrôle de la vitesse de la plaque de poussée réglable
• Le positionnement en trois points et le serrage pneumatique supérieur et inférieur garantissent la précision de l'emplacement de la boîte
• Le système de protection de la plaque de poussée garantit que la carte PCB ne sera pas endommagée et que la perte de processus sera réduite
• L'interface de communication SMEMA standard peut être connectée à d'autres dispositifs d'automatisation



Schéma de fonctionnement
