Chargeur automatique de carte PCB d'alliage d'aluminium 2 dans 1 50*80 - 445*330mm

Chargeur automatique de PCB sous vide et magazine SMT - Chargeur de PCB 2 en 1, PCB 50*80-445*330mm |Équipement de manutention de panneaux INFITEK

INFITEK VL-L-TN Automatic Vacuum and Magazine PCB Loader est un chargeur de PCB 2en1 utilisé dans la chaîne de production SMT.Cet équipement de manutention de cartes convient aux lignes de production SMT qui utilisent des PCB à 2 faces et utilisent la même ligne de production pour les processus de dessus et de dessous.La machine de chargement automatique de PCB sous vide et de magasin INFITEK VL-L-TN peut être utilisée comme chargeur sous vide de PCB et chargeur de magasin.Cet équipement de manipulation de cartes SMT à double usage est conçu pour être utilisé avec les plus petites tailles de PCB de type L allant de 50*80mm à 445*330mm.

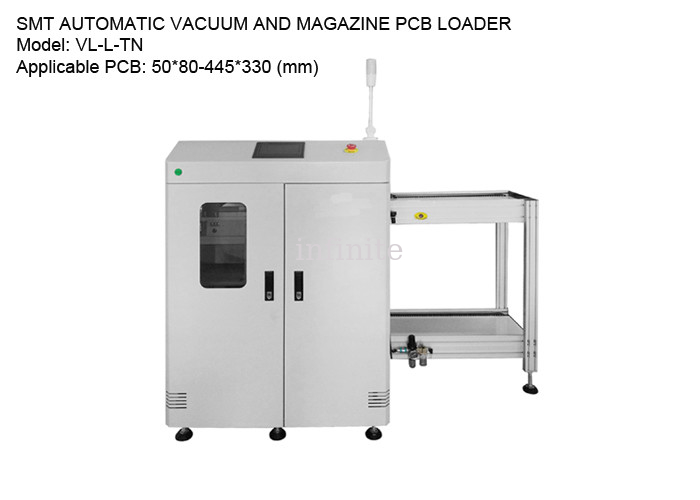

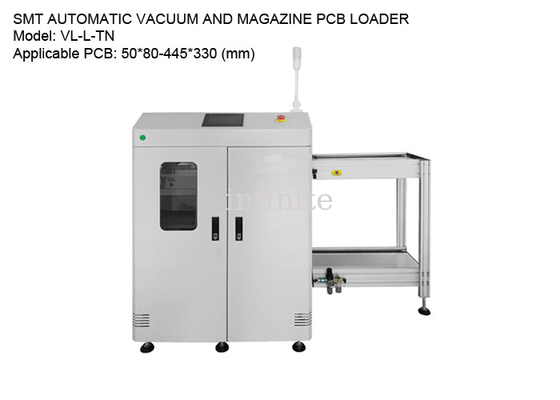

CHARGEUR AUTOMATIQUE SMT POUR VIDE ET MAGAZINE PCB

Modèle : VL-L-TN

Tailles de PCB applicables : 50*80-445*330 (mm)

Taille du magasin PCB: 460*400*563 (mm)

Dimensions de la machine : 2220*945*1250 (mm)

Poids de l'appareil : env.240 kg.

Traits:

• Les institutions spéciales en alliage d'aluminium, comprennent plus clairement l'état de fonctionnement du MAGAZINE
• La conception stable de la structure de la plate-forme de levage en fonte intégrale a amélioré la stabilité de l'équipement
• Circuit électrique multifonctionnel et conception de programme, performances stables, assurent la fluidité de la carte PCB de la plaque d'alimentation
• La partie supérieure du bac dispose de 4 types de sélection PITCH, qui peuvent définir la distance de pas du PCB de la plaque d'alimentation
• L'indicateur de travail tricolore à LED est contrôlé par une interface homme-machine couleur de 7 pouces
• Un mécanisme de positionnement universel est adopté pour le positionnement de la buse d'aspiration, et les bits d'absorption peuvent être ajustés en fonction des caractéristiques de la carte PCB
• La partie carte du circuit imprimé sur la plaque d'aspiration a pour fonction de soulever et de dé-soulever.
• La boîte à matériel est transmise par la bande plastique de la plaque plate
• Contrôle de la vitesse de la plaque de poussée réglable
• Le positionnement en trois points et le serrage pneumatique supérieur et inférieur garantissent la précision de l'emplacement de la boîte
• Le système de protection de la plaque de poussée garantit que la carte PCB ne sera pas endommagée et que la perte de processus sera réduite
• L'interface de communication SMEMA standard peut être connectée à d'autres dispositifs d'automatisation

Schéma de fonctionnement
