Détails sur le produit:
|
| Application: | Chargeur à double fonction de carte PCB pour la carte nue et le PCBs monté | La description: | Carte PCB DESTACKER + CHARGEUR de MAGAZINE (carte PCB de M Type) |
|---|---|---|---|
| Taille applicable de carte PCB: | 50*80-330*250 millimètre | Modèle: | LC-M-TN |
| Fonctionnalités: | La longévité et la longue durée de vie ont garanti | Marque: | INFITEK |
| garantie: | 1 an | Fiabilité: | Niveau industriel |
| Emballage: | Boite en bois | ||
| Surligner: | Chargeur de carte PCB AC 220V SMT,chargeur de carte PCB SMT taille M |
||

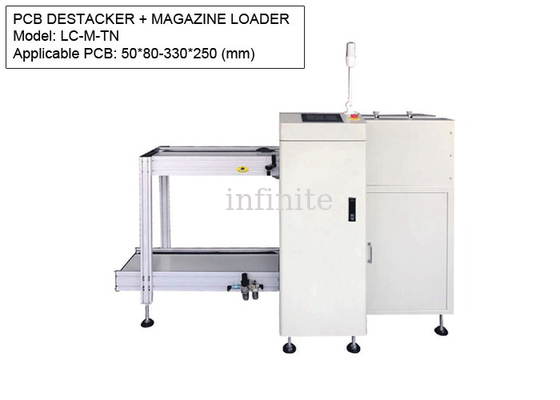

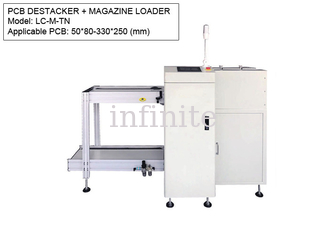

PCB Destacker + Magazine Loader - Chargeur de PCB SMT à double usage pour PCB de taille M |Équipement de manutention de panneaux INFITEK
INFITEK LC-M-TN PCB Destacker + Magazine Loader est un chargeur de PCB à double usage utilisé dans la chaîne de production SMT.Cet équipement de manutention de cartes peut être utilisé comme désempileur de PCB et chargeur de magasin.LC-M-TN Destacker + Magazine Loader est conçu pour les PCB de taille M avec des tailles allant de 50*80mm à 330*250mm.
En tant que PCB Stacker - cette fonction est utilisée pour charger la carte PCB nue dans le processus suivant.
En tant que chargeur de magasin - cette fonction est utilisée pour charger un PCB qui a déjà des composants SMD montés d'un côté et il est nécessaire de revenir au processus d'impression et de montage SMT de l'autre côté (PCB à montage sur 2 côtés).
Nom de la machine : PCB DESTACKER + MAGAZINE LOADER (DOUBLE USAGE PCB LOADER)
Modèle : LC-M-TN
Taille du circuit imprimé : Type M - 50*80-330*250 (mm)
Taille du magasin PCB: 355*320*563
Dimensions de la machine : 1850*855*1250
Est.Poids de l'appareil : env.190 kilogrammes
Traits:
| PARAMÈTRES TECHNIQUES | |
| La description | Cette unité est utilisée pour l'opération de chargement automatique des cartes double face et de la carte émetteur-récepteur (chargeur de carte PCB à double usage - peut fonctionner comme chargeur de carte PCB Bareboard ou comme chargeur de chargeur. |
| N° de magazine | Convoyeur supérieur : 1 magasin, Convoyeur inférieur : 2 magasins |
| Pas d'indexation | 10.20.30.40mm ou spécifier |
| Capacité maximale des PCB | 400 pièces (circuit imprimé de 0,6 mm d'épaisseur) |
| Temps d'un cycle | Environ.12 secondes ou spécifiez |
| Source de courant | AC1P110V/220V |
| Du pouvoir | 300VA maximum |
| Pression de l'air | 4-6 bars, 30 litres/min max |
| Hauteur de transport | 900±20mm (ou personnalisé) |
| Sens de transport | De gauche à droite ou de droite à gauche |
