Détails sur le produit:
|
| Application: | NG et séparation automatique de carte PCB d'OK dans la chaîne de production de SMT | La description: | Horizontalement machine de NG/OK (carte PCB de taille de LL) |
|---|---|---|---|
| Taille applicable de carte PCB: | 50*80-530*390 millimètres | Modèle: | NL-LL-TN |
| Fonctionnalités: | Durée de vie durable et longue | Marque: | INFITEK |
| garantie: | 1 an | Fiabilité: | Niveau industriel |
| Emballage: | Caisse en bois/boîte | ||
| Surligner: | équipement de manutention SMT à écran tactile,équipement de manutention XL SMT,contrôle PLC tampon NG |
||

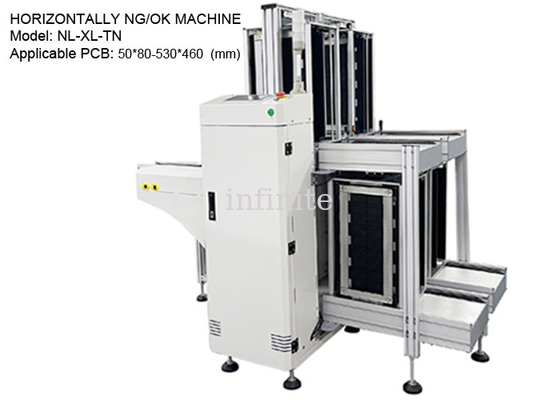

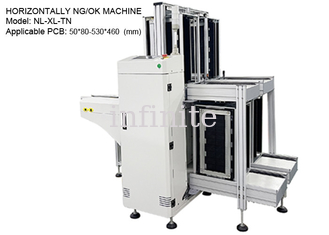

Machine horizontalement NG/OK - Convoyeur de séparation de PCB NG et OK pour PCB de taille XL |Équipement de manutention de panneaux INFITEK
INFITEK NL-XL-TN horizontalement NG/OK Machine est un équipement de manutention de panneaux utilisé dans la chaîne de production SMT.La fonction de la machine horizontalement NG/OK est la séparation automatique des bons PCB et des PCB NG après le processus AOI.La machine AOI transmet automatiquement le résultat de l'inspection à la machine NG/OK et ce système de convoyeur SMT sépare automatiquement les PCB NG et les stocke dans un magasin de PCB.NL-XL-TN est le modèle de machine horizontalement NG/OK conçu pour les PCB de taille XL.Les PCB avec des tailles de 50*80mm à 530*460mm peuvent être utilisés ici.L'équipement de manipulation de cartes INFITEK a une variété de conceptions qui peuvent être utilisées dans le transfert de PCB SMT, DIP et PCBA.Les équipements de manutention de cartes fabriqués par INFITEK utilisent des pièces d'origine et des logiciels et conceptions développés indépendamment.
Nom de la machine : Machine horizontalement NG/OK
Modèle : NL-XL-TN
Taille du circuit imprimé : 50*80-530*460 (mm)
Taille du magasin PCB: 535*530*563 (mm)
Dimensions de la machine : 2330*1950*1250 (mm)
Est.Poids de l'appareil : env.400 kilogrammes
Traits:
| PARAMÈTRES TECHNIQUES | |
| La description | Cette unité est utilisée pour l'opération de chargement automatique des cartes double face et de la carte émetteur-récepteur |
| N° de magazine | Convoyeur supérieur : 1 magasin, Convoyeur inférieur : 1 magasin |
| Temps de remplacement du magasin | Environ 30 secondes ou spécifier |
| Pas d'indexation | 10.20.30.40mm ou spécifier |
| Source de courant | AC1P110V/220V |
| Du pouvoir | 300VA maximum |
| Pression de l'air | 4-6 bars, 10 litres/min max |
| Hauteur de transport | 900±20mm (ou personnalisé) |
| Sens de transport | De gauche à droite ou de droite à gauche |
