Détails sur le produit:
|
| Application: | Nageoire double face de carte PCB/convoyeur d'inverseur | La description: | Convoyeur de nageoire de l'inverseur de carte PCB de SMT/carte PCB |
|---|---|---|---|
| Marque: | INFITEK | Modèle: | BI-350W-TN |
| Fonctionnalités: | Cette unité est employée pour inverser PCBs (180 o) pour le processus « double face » | garantie: | 1 an de garantie |
| Fiabilité: | conception pour l'usage industriel | Emballage: | Paquet de boîte en bois |
| Mettre en évidence: | Moteur rétractable de batteur de carte PCB,batteur de carte PCB de 180 degrés,inverseur de carte PCB 445*35mm |
||

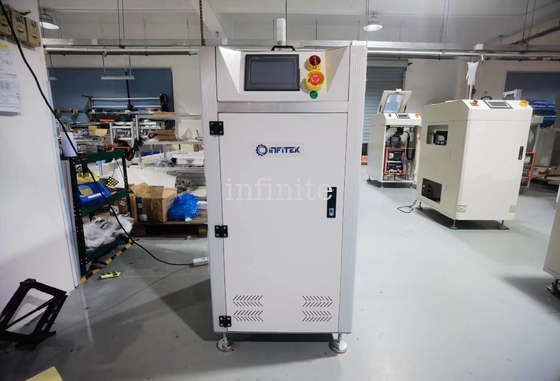

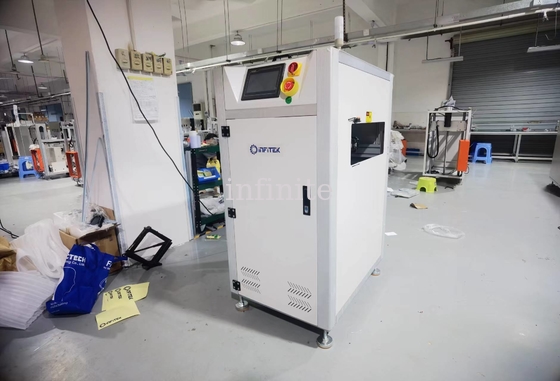

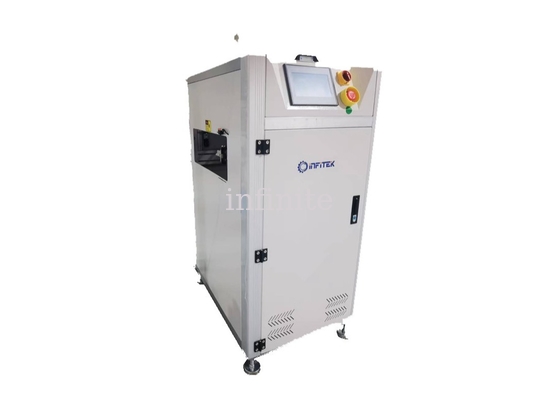

Onduleur de PCB de ligne de production SMT pour une taille de PCB de 50*50mm jusqu'à 445*35mm |Équipement de manutention de panneaux INFITEK
INFITEK SMT PCB Inverter / PCB Flipper Conveyor est conçu pour inverser (retourner) les cartes et les alimenter dans la chaîne de production à partir d'un convoyeur de type à courroie plate intégré.Le module INFITEK SMT PCB Inverter / PCB Flipper Conveyor est conçu pour inverser (retourner) les cartes et les alimenter dans la chaîne de production à partir d'un convoyeur de type à courroie plate intégré.Ce système de convoyeur SMT est conçu avec un panneau de commande à membrane de contrôle à DEL «soft-touch» facile à utiliser.INFITEK SMT PCB Inverter / PCB Flipper Conveyor a un levage stable et précis (moteur rétractable) et une vis mère de réglage facile de la largeur du rail PCB.Avec une conception fermée avec un limiteur de virage qui assure le plus haut niveau de sécurité.INFITEK PCB Inverter/Flipper est disponible en différentes tailles et peut être personnalisé sur demande
PCB INVERTER / PCB Fliffer Convoyeur
Modèle : BI-350W-TN
Tailles de PCB applicables : 50*50-445*350 (mm)
Dimensions de la machine : 500*725*1250 (mm)
Poids de l'appareil : env.120 kg.
Traits:
| PARAMÈTRES TECHNIQUES | |
| La description | Cette unité est utilisée pour inverser les PCB (180 degrés) pour le processus "double face" |
| Temps d'un cycle | Environ 10 secondes |
| Type de ceinture | ceinture oblate |
| Source de courant | AC1P110V/220V |
| Du pouvoir | 150 VA maximum |
| Pression de l'air | 4-6bar, 1.1ltr/min max |
| Hauteur de transport | 900±20mm (ou personnalisé) |
| Sens de transport | De gauche à droite ou de droite à gauche |
| CARACTÉRISTIQUES | |||
| Modèle |
Dimension (L*W*H millimètre) |
Taille du circuit imprimé (MM) | Poids (kg) |
| BI-350W-TN | 500*725*1250 | 50*50-445*350 | 120 |
| BI-460W-TN | 600*856*1250 | 50*50-550*460 | 160 |
